Card

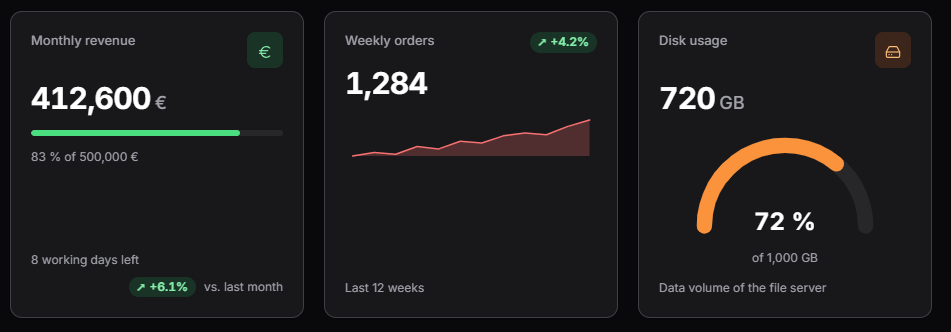

Una card es una tarjeta de métrica: un título, un valor grande con su unidad, un icono y una variación (delta) con la flecha de su tendencia y un texto, como Clientes activos · 1.284 · ↗ 4,2% frente al mes pasado. También puede mostrar el progreso hacia un objetivo, una descripción, un pie y, en su cuerpo, cualquier otro componente (un gráfico, una rejilla, botones...). Sus atributos son valores fijos, y se rellena como un criterio: con initial-load="query" la primera fila de su consulta la rellena. Lo soportan los dos motores web (AngularJS y React).

---

Esqueleto de XML

<card id="[card-identifier]" title="[card-title]" subtitle="[card-subtitle]" chip="[status-text]"
      chip-tone="[success|warning|danger|info|neutral]" icon="[card-icon]"
      icon-tone="[success|warning|danger|info|neutral]" value="[value]" unit="[unit]" number-decimals="[decimals]"
      delta="[delta]" delta-unit="[delta-unit]" trend="[up|down|flat]" good-trend="[up|down]"
      tone="[success|warning|danger|info|neutral]" caption="[caption]" target="[target]"
      description="[description]" footer="[footer]" style="[card-style]"
      initial-load="query" target-action="[query-identifier]" autorefresh="[seconds]">
  [optional body: any component, for instance a chart or a grid]
</card>

Estructura de la card

Elemento	Uso	Múltiples instancias	Descripción
card	Obligatorio	No	Nodo global de la card. Define los atributos de la card
Cualquier componente	Opcional	Sí	Cuerpo de la card, que se muestra debajo del valor
dependency	Opcional	Sí	Dependencias de la card, como en cualquier componente

Anatomía

De arriba abajo, una card muestra solo las partes que tienen valor:

Parte	Contenido
Cabecera	title y subtitle a la izquierda. A la derecha, el chip de estado seguido del recuadro del icon o, si no hay icono, la variación
Valor	value en cifras grandes, seguido de su unit
Cuerpo	Los hijos de la card (un gráfico, una rejilla, botones...)
Progreso	Una barra con el valor frente al target, y su texto (82 % de 500.000 €)
Descripción	El párrafo de description
Pie	El texto de footer a la izquierda. A la derecha, la variación (si hay icono) seguida del caption

• Con icon, la variación va al pie; sin él, la variación va a la cabecera.
• Los hijos van en el cuerpo debajo del valor, no lo sustituyen. Una card sin value muestra solo su cuerpo.

Atributos de la card

Atributo	Uso	Tipo	Descripción	Valores
id	Obligatorio	String	Identificador de la card. Es el destino de las acciones y las dependencias
title	Opcional	String	Título de la card. Si no hay título, se usa label	Nota: Puede usar ficheros de i18n (locales)
label	Opcional	String	Título de la card cuando no se indica title	Nota: Puede usar ficheros de i18n (locales)
subtitle	Opcional	String	Texto secundario debajo del título	Nota: Puede usar ficheros de i18n (locales)
chip	Opcional	String	Estado que se muestra como una etiqueta con un punto arriba a la derecha. Consulte chip de estado	Nota: Puede usar ficheros de i18n (locales)
chip-tone	Opcional	String	Color del chip de estado	success, warning, danger, info, neutral (por defecto)
icon	Opcional	String	Icono que se muestra en un recuadro arriba a la derecha. Con icono la variación va al pie; sin él, a la cabecera	Nota: Puede consultar todos los juegos de iconos en la pantalla de iconos (users, mdi:name, lucide:name)
icon-tone	Opcional	String	Color del recuadro del icono y de la barra de progreso	success, warning, danger, info, neutral. Por defecto: el color primario
value	Opcional	String	Valor principal. Un número se formatea en el idioma del usuario; cualquier otro texto se muestra tal cual
unit	Opcional	String	Unidad o sufijo del valor y del objetivo	%, €, ms...
number-decimals	Opcional	Integer	Decimales del valor y del objetivo cuando son números. La variación mantiene siempre hasta 2 decimales	Por defecto: los decimales que tengan, hasta 2
delta	Opcional	String	Variación del valor (por ejemplo 4.2), que se muestra como una etiqueta con la flecha de la tendencia y su texto. Sin una variación numérica no hay etiqueta
delta-unit	Opcional	String	Unidad de la variación. % va pegado al número (+12,4%), cualquier otra unidad va tras un espacio (2,4 pt)	Por defecto: %
trend	Opcional	String	Dirección de la variación. Cuando se indica, la variación se muestra sin signo	up, down, flat. Por defecto: el signo de la variación
good-trend	Opcional	String	Dirección que es una buena noticia. Ver tendencia y tono	up (por defecto), down (tasa de errores, costes, tiempo de respuesta)
tone	Opcional	String	Tono de la variación, que se usa tal cual en lugar del que se deriva de la tendencia	success, warning, danger, info, neutral
caption	Opcional	String	Texto junto a la variación (por ejemplo frente al mes pasado)	Nota: Puede usar ficheros de i18n (locales)
target	Opcional	String	Objetivo del valor. Cuando el valor y el objetivo son números (y el objetivo no es cero), una barra de progreso muestra el valor frente a él
progress-style	Opcional	String	Cómo se dibuja el progreso hacia el objetivo	bar (por defecto), gauge
sparkline	Opcional	String	Serie de números dibujada como un gráfico pequeño debajo del valor, como array JSON	[93.1,93.8,92.6]. La consulta puede devolverla como un campo
sparkline-type	Opcional	String	Tipo del sparkline	line, area (por defecto), bar
description	Opcional	String	Párrafo debajo del valor y del cuerpo	Nota: Puede usar ficheros de i18n (locales)
footer	Opcional	String	Texto atenuado abajo a la izquierda de la card	Nota: Puede usar ficheros de i18n (locales)
style	Opcional	String	Estilo de la card (clases css)	Clases CSS separadas por espacio (' ')
initial-load	Opcional	String	Cómo obtiene la card sus datos al construir la pantalla. Con query la primera fila de la consulta destino rellena la card	query
target-action	Opcional	String	Consulta (o servicio) que rellena la card
server-action	Opcional	String	Acción de servidor que se usa para refrescar los datos de la card	data
autorefresh	Opcional	Integer	Recarga los datos de la card desde el servidor cada este número de segundos	0 o vacío: sin refresco automático
autoload	Opcional	Boolean	Recarga la card desde el servidor en cuanto se crea, después de mostrar la pantalla	true, false (por defecto)

Nota: El esquema también acepta max, común a los componentes que cargan datos, pero la card solo lee la primera fila.

Atributos fijos y campos de la consulta

Los atributos de la card son valores fijos. Cuando la card tiene una consulta (initial-load="query" y target-action), la primera fila de la consulta la rellena: cada campo se llama como el atributo en camelCase (title, subtitle, chip, chipTone, icon, iconTone, value, unit, numberDecimals, delta, deltaUnit, trend, goodTrend, tone, caption, target, description, footer).

• Un campo de la fila prevalece sobre el atributo cuando está presente y no está vacío; si no, se usa el atributo. Así el XML puede contener las partes fijas (icon, unit, caption) y la consulta solo las cifras.
• El título es title o, si no hay, label.
• Los textos (title, subtitle, chip, caption, description, footer) pueden ser claves de locale o texto plano.

Nota: El tono de la variación llega en el campo tone. El campo style sigue conteniendo las clases CSS de la card.

Chip de estado

El chip muestra un estado arriba a la derecha de la card, delante del icono (o de la variación), como una etiqueta con un punto: Operativo, En riesgo, Caído... Su color es chip-tone (neutral si falta o no es válido). Hay un chip por card, y una card sin texto en chip no tiene chip.

Como cualquier campo, la consulta puede devolver chip y chipTone, de modo que el estado cambia al refrescar la card. Los campos icon e iconTone pueden cambiar con él:

<card id="CrdStatus" title="SCREEN_TEXT_SERVICE_STATUS" initial-load="query" target-action="ServiceStatus"
      autorefresh="60"/>

DataListUtil.addColumn(dataList, "chip", List.of("SCREEN_TEXT_DEGRADED"));
DataListUtil.addColumn(dataList, "chipTone", List.of("warning"));
DataListUtil.addColumn(dataList, "icon", List.of("lucide:triangle-alert"));
DataListUtil.addColumn(dataList, "iconTone", List.of("warning"));
DataListUtil.addColumn(dataList, "value", List.of(97.4));
DataListUtil.addColumn(dataList, "unit", List.of("%"));

Tendencia y tono

La etiqueta de la variación tiene una dirección (la tendencia) y un color (el tono). Se deciden en este orden:

1. tone prevalece tal cual (success, warning, danger, info o neutral).
2. Si no, el tono sale de la tendencia. Un trend explícito (up, down o flat) prevalece, incluso frente al signo de la variación.
3. Si no, la tendencia es el signo de la variación: negativa down, cero flat, positiva up.

Después good-trend convierte la tendencia en el tono:

Tendencia	good-trend="up" (por defecto)	good-trend="down"
up	success	danger
down	danger	success
flat	neutral	neutral

• El signo de value nunca importa: un valor negativo con una variación positiva sigue subiendo.
• Sin una tendencia explícita la variación lleva signo (+4,2%, −4,2%, 0%). Con una tendencia explícita la flecha ya indica la dirección, así que la variación se muestra sin signo (nunca ↗ −4,2%).

Formato de los números

• value, delta y target son números cuando son finitos (un número o un texto numérico). Se formatean en el idioma del usuario (1,284.5 en inglés, 1.284,5 en español).
• value y target usan exactamente number-decimals decimales cuando se indica; si no, los decimales que tengan, hasta 2.
• La variación mantiene siempre hasta 2 decimales, diga lo que diga number-decimals.
• El progreso es round(value / target * 100) %. La barra se limita entre 0 y 100 %, el texto muestra el porcentaje real. La barra toma el color de icon-tone (el color primario por defecto).

Sparkline y gauge

Una card puede dibujar gráficos pequeños propios, sin un chart en su cuerpo:

• Sparkline: sparkline es una serie de números (un array JSON, desde el XML o desde un campo de la consulta) que se dibuja debajo del valor a todo el ancho de la card, como área (por defecto), línea o barras (sparkline-type). Toma el color de icon-tone. Una serie que no es una lista de números no dibuja nada.
• Gauge: progress-style="gauge" dibuja el progreso hacia el target como un semicírculo con el porcentaje en el centro, en lugar de la barra. Las reglas son las mismas que las de la barra (porcentaje, límites, color de icon-tone); como el porcentaje está en el arco, el texto de debajo solo indica el objetivo (de 1.000 GB).

<card id="CrdOrders" title="SCREEN_TEXT_ORDERS" value="1284" delta="4.2"
      sparkline="[980,1010,995,1060,1040,1105,1090,1150,1175,1160,1230,1284]"/>
<card id="CrdDisk" title="SCREEN_TEXT_DISK" icon="lucide:hard-drive" icon-tone="warning" value="720" unit="GB"
      target="1000" progress-style="gauge"/>

Rejilla de cards

Ponga las cards en un contenedor con la clase awe-card-grid para colocarlas en una rejilla adaptable: tantas columnas de al menos 16rem como quepan, con un espacio entre ellas, y todas las cards de una fila estiradas a la misma altura. Es una clase sobre cualquier contenedor, no una etiqueta nueva:

<tag type="div" style="awe-card-grid">
  <card id="CrdCustomers" ... />
  <card id="CrdRevenue" ... />
  <card id="CrdErrors" ... />
</tag>

Una card con un gráfico o un grid en su cuerpo necesita más espacio: el estilo awe-card-wide hace que ocupe dos columnas de la rejilla (<card id="CrdSales" style="awe-card-wide">). En pantallas estrechas la rejilla tiene una sola columna y la card ancha ocupa la fila entera como las demás.

Refresco

Una card se refresca como cualquier componente que carga datos:

• una acción filter cuyo destino es la card vuelve a ejecutar su consulta;
• una dependencia con una acción server y la card como target la recarga cuando se cumplen sus condiciones (por ejemplo, cuando cambia un criterio);
• autorefresh la recarga cada cierto número de segundos, y la acción reload recarga toda la pantalla.

<button id="ButCrdReload" label="PARAMETER_RELOAD" icon="refresh">
  <button-action type="filter" target="CrdTstThemes"/>
</button>

Accesibilidad

• La card es una section etiquetada por su título.
• El tono no se indica solo con el color: la etiqueta de la variación muestra una flecha (↗, ↘ o →), el texto de la variación y una etiqueta oculta visualmente con la tendencia (Sube, Baja, Sin cambios), que leen los lectores de pantalla.
• El chip de estado indica el estado con su texto; el punto y el color solo lo repiten.
• La barra de progreso es un progressbar con su porcentaje.
• La card usa los colores del tema, en modo claro y oscuro.

Ejemplos

Métrica rellena desde una consulta

El XML contiene el icono y el texto de la variación; la consulta devuelve el valor y la variación. La variación es positiva y no hay tendencia explícita, así que sube y se muestra como éxito (↗ +12,5%):

<card id="CrdTstThemes" title="CARD_TST_THEMES" icon="lucide:palette" caption="CARD_TST_VS_LAST_MONTH"
      initial-load="query" target-action="CrdTstThemes"/>

<query id="CrdTstThemes">
  <table id="AweThm"/>
  <field id="IdeThm" function="CNT" alias="value"/>
  <constant value="12.5" alias="delta"/>
</query>

Un servicio Java también puede devolver la card completa, con los campos en camelCase:

DataList dataList = new DataList();
DataListUtil.addColumn(dataList, "title", List.of("DASHBOARD_CARD_REVENUE"));
DataListUtil.addColumn(dataList, "value", List.of(412600));
DataListUtil.addColumn(dataList, "unit", List.of("€"));
DataListUtil.addColumn(dataList, "target", List.of(500000));
DataListUtil.addColumn(dataList, "delta", List.of(6.1));
DataListUtil.addColumn(dataList, "caption", List.of("DASHBOARD_CARD_VS_LAST_MONTH"));
return new ServiceData().setDataList(dataList);

Card con un gráfico en el cuerpo

La consulta de la card rellena la cabecera, el valor y el pie; el gráfico debajo del valor carga sus propios datos. No hay icono, así que la variación va a la cabecera:

<card id="CrdDshDeliveries" initial-load="query" target-action="DshCardDeliveries" number-decimals="1">
  <chart id="ChrDshDeliveries" type="areaspline" initial-load="query" target-action="DshCardDeliveriesTrend"
         label="DASHBOARD_CARD_DELIVERIES_TREND">
    <chart-legend enabled="false"/>
    <x-axis type="category"/>
    <y-axis/>
    <chart-tooltip suffix=" %" number-decimals="1"/>
    <chart-serie id="serie1" x-value="week" y-value="onTime" label="DASHBOARD_CARD_DELIVERIES_TREND"/>
  </chart>
</card>

Card cuya buena tendencia es bajar

En una tasa de errores, bajar es una buena noticia. Con good-trend="down" la variación negativa se muestra como éxito (↘ −0,18 pt):

<card id="CrdTstErrors" title="CARD_TST_ERRORS" value="0.42" unit="%" delta="-0.18" delta-unit="pt"
      good-trend="down" footer="CARD_TST_STATIC"/>
