Version: Next (5.0)

Gráficas

Un gráfico muestra el resultado de una consulta de forma gráfica: líneas, columnas, áreas, sectores, diagramas de dispersión... Se describe en el XML de la pantalla con un elemento chart, sus ejes, sus series y, opcionalmente, una leyenda, un tooltip y parámetros adicionales. El gráfico carga sus datos de una consulta, como cualquier otro componente de AWE.

Dos motores dibujan los gráficos y el XML del gráfico es el mismo en ambos. Los dos los dibujan con la misma biblioteca y el mismo código:

Motor	Biblioteca	Notas
React	Apache ECharts 6.1.0	Cliente por defecto de AWE 5. Los gráficos se dibujan como SVG
AngularJS	Apache ECharts 6.1.0	Los gráficos se dibujan como SVG, con el código del cliente React

La traducción la hace el servidor. Para cada gráfico construye un echartsModel: una opción de ECharts sin datos y sin funciones. El cliente añade los valores de la consulta e interpreta los formatos y el resto de indicaciones que envía el servidor. Las opciones que se establecen con chart-parameter también se traducen; las que no tienen equivalente en ECharts se ignoran y se registran en el log del servidor.

Nota: Apache ECharts es de código abierto (Apache License 2.0), por lo que no se necesita ninguna licencia comercial para dibujar gráficos en ninguno de los dos motores. En AWE 4 el motor AngularJS los dibujaba con Highcharts, que necesita una licencia para aplicaciones comerciales. Véase Cambios respecto a AWE 4 (Highcharts).

Las páginas sobre gráficos son:

Gráficas (esta página): estructura XML, ejemplos de cada tipo de gráfico, acciones, estilo y cambios respecto a AWE 4.
Formatos de gráficos: el lenguaje de formato de etiquetas, tooltips y ejes.
Parámetros de gráficos: las opciones (con nombres de Highcharts) que se pueden establecer y cómo se traduce cada una.

Conceptos del gráfico

Para entender cómo funciona un gráfico es importante conocer las distintas partes o conceptos que lo componen. A continuación se muestra una imagen y una descripción de los conceptos principales de un gráfico. La imagen se dibujó con Highcharts (AWE 4), pero las partes son las mismas con ECharts, en ambos motores.

Título: Es el texto que se presentará en la parte superior de un gráfico. También puede añadir un elemento de subtítulo para describir con más detalle el gráfico. Más información sobre la estructura XML del elemento gráfico.
Series: Conjunto de datos relacionados que se presentan en un gráfico. Un gráfico puede contener una o varias series de datos. See series for more information in XML structure.
Tooltip: Al pasar el ratón sobre una serie o un punto del gráfico se puede obtener un tooltip que describe los valores de esa parte concreta del gráfico. Más información sobre la estructura XML del elemento tooltip.
Leyenda: La leyenda muestra las series de datos del gráfico y permite activar y desactivar una o varias series. Más información sobre la estructura XML del elemento leyenda.
Eje: Los ejes x e y del gráfico; también se pueden usar varios ejes para distintas series de datos. La mayoría de los tipos de gráfico, como los típicos cartesianos de línea y columna, tienen ejes. Más información sobre la estructura XML del elemento eje.

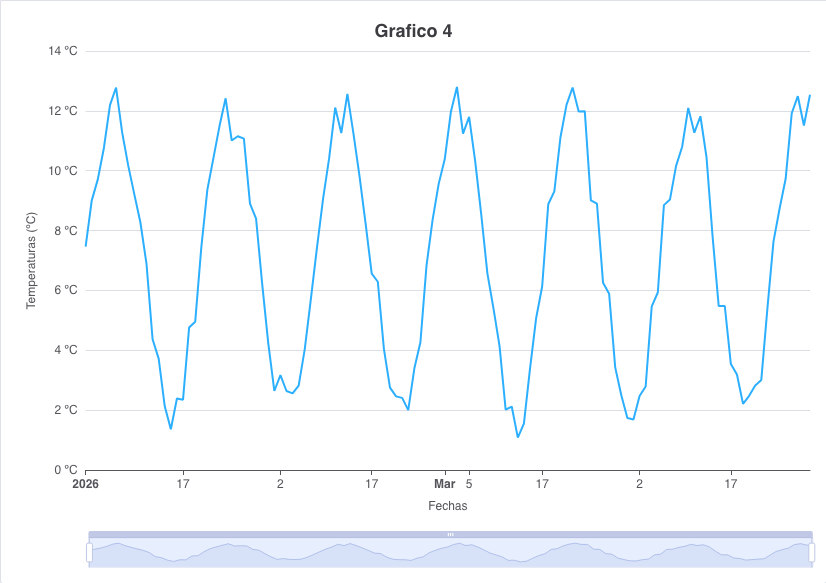

Series temporales con zoom (gráficos bursátiles)

Un gráfico con stock-chart="true" está pensado para mostrar la evolución de muchos datos a lo largo del tiempo. En ambos motores tiene un deslizador bajo el área del gráfico (el navegador), el eje x se puede ampliar con la rueda del ratón y desplazar arrastrando dentro del área del gráfico, y la leyenda está oculta por defecto. En AWE 4 el motor AngularJS lo dibujaba con Highstock, el gráfico de la imagen siguiente.

Navegador: Permite ajustar el rango del gráfico que se muestra. Con ECharts es un deslizador bajo el área del gráfico.
Selector de rango: No disponible. Formaba parte de Highstock (AWE 4, motor AngularJS).
Barra de desplazamiento: No disponible. Formaba parte de Highstock: arrastre el deslizador o el área del gráfico en su lugar.
Cruceta: Muestra una línea siguiendo la descripción de un gráfico para leer mejor los resultados del eje x. Esta funcionalidad se encuentra en las opciones del tooltip y se puede usar en cualquier gráfico (no está habilitada por defecto).

La imagen anterior muestra Highstock. Consulte el ejemplo de gráfico bursátil para ver el gráfico dibujado con ECharts.

Esqueleto de XML

La estructura básica del gráfico es la siguiente:

<chart id="[Chart Id]" label="[Chart title]" subtitle="[Chart subtitle]" type="[Type chart]"
       initial-load="[Initial load]" target-action="[Action]">
  <chart-legend layout="[Layout]" align="[Align]" verticalAlign="[Vertical align]" />
  <x-axis label="[Label X-Axis]" type="[Type axis]"/>
  <y-axis label="[Label Y-Axis]"/>
  <chart-tooltip suffix="[Suffix value]" number-decimals="[Decimal numbers]"/>
  <chart-serie id="[Serie ID]" x-value="[X-Values]" y-value="[Y-value]" label="[Serie label]" />
  <chart-parameter type="[Type parameter]" name="[Name parameter]">
    <chart-parameter type="[Type parameter]" name="[Name parameter]" value="[Parameter value]"/>
  </chart-parameter>
</chart>

Estructura general del gráfico

Para facilitar el desarrollo, no todas las etiquetas son necesarias.

Elemento	Uso	Varias instancias	Descripción
chart	Obligatorio	No	Nodo global del gráfico. Describe los atributos generales del gráfico. Título, tipo, qué consulta lo genera, ...
chart-legend	Opcional	No	Describe la leyenda del gráfico
chart-tooltip	Opcional	No	El tooltip aparece al pasar sobre un punto de una serie. Por defecto, el tooltip muestra los valores del punto y el nombre de la serie
x-axis	Obligatorio	Si	Describe el eje X del gráfico
y-axis	Obligatorio	Si	Describe el eje Y del gráfico. Es posible tener múltiples ejes y enlazarlos con diferentes series de datos
chart-serie	Obligatorio	Si	Una serie es un conjunto de datos. Se representa como una lista de arrays con dos valores, [[x1,y1], [x2,y2]]. Cada array es un punto en la serie representado por el eje
chart-parameter	Opcional	Si	Parámetros adicionales para sobrescribir la estructura del gráfico. Véase parámetros de gráficos

El elemento chart también puede contener elementos dependency, context-button y context-separator, como el resto de componentes. Un gráfico de sectores no tiene ejes: los ejes que declare el XML no se dibujan.

Elemento gráfico

El elemento gráfico tiene los siguientes atributos:

Atributo	Uso	Tipo	Descripción	Valores
id	Obligatorio	String	Identificador del gráfico
label	Opcional	String	Es el título del gráfico	Nota: Puedes usar literales i18n
subtitle	Opcional	String	Es el subtítulo del gráfico	Nota: Puedes usar literales i18n
type	Obligatorio	String	Tipo de gráfico	`line`, `spline`, `column`, `column_3d`, `area`, `areaspline`, `arearange`, `areasplinerange`, `pie`, `pie_3d`, `donut`, `donut_3d`, `semicircle`, `mixed`, `bubble`, `scatter`. See chart types
stock-chart	Opcional	Boolean	Indicador de tipo de gráfico de stock	`true` o `false`
inverted	Opcional	Boolean	Invertir los ejes para que el eje x sea vertical y el eje y sea horizontal. Cuando es true, el eje x es revertido por defecto.	`true` o `false`
stacking	Opcional	String	Si se deben apilar los valores de cada serie encima de la otra	`normal` o `percent`
enable-data-labels	Opcional	Boolean	Indica si se muestran las etiquetas de datos de los puntos	Por defecto es `false`
format-data-labels	Opcional	String	Cadena de formato de las etiquetas de datos. Véase formatos de gráficos	Ej. Punto y con 3 decimales `format-data-labels="{y:.3f}"`
zoom-type	Opcional	String	Decide en qué dimensiones puede ampliar el usuario	`xAxis`, `yAxis` o `all`
initial-load	Obligatorio	String	Para cargar el gráfico cuando se genera la pantalla	Nota: Solo puede tener el valor 'query'
target-action	Obligatorio	String	Es el nombre de la consulta que carga el gráfico
server-action	Opcional	String	Tipo de acción de servidor que carga el gráfico
max	Opcional	Number	Número de puntos a mostrar	Nota: 0 significa todos los elementos
autorefresh	Opcional	Number	Intervalo de la recarga automática del gráfico
autoload	Opcional	Boolean	Indica si el gráfico carga sus datos automáticamente
style	Opcional	String	Clases CSS del gráfico
visible	Opcional	Boolean	Indica si el gráfico es visible
help	Opcional	String	Texto de ayuda del gráfico	Nota: Puedes usar literales i18n
help-image	Opcional	String	Imagen que se muestra en la ayuda del gráfico
icon-loading	Opcional	String	Define el icono de carga	`spinner` (por defecto), `square`, `circles`, `carpet`, `dots`, `folding`, `squarebar`, `circlebar`, `cubes`, `icon`, `custom`, `none`

Tipos de gráfico

Tipo	Dibujado como
`line`, `spline`	Líneas. `spline` las suaviza

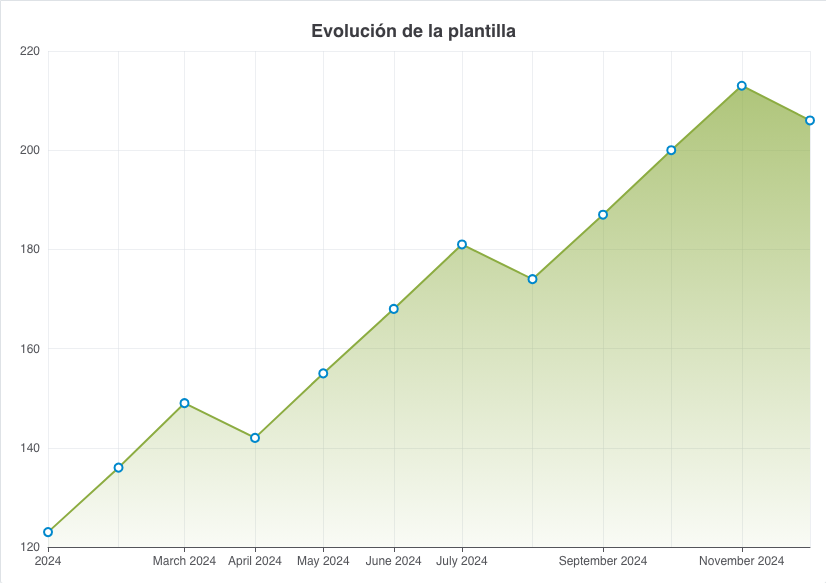

`area`, `areaspline`	Líneas rellenas. `areaspline` las suaviza
`arearange`, `areasplinerange`	Aproximado mediante una línea rellena (el servidor registra una advertencia)
`column`	Barras verticales
`column_3d`	Barras verticales, planas (el 3D no se dibuja)

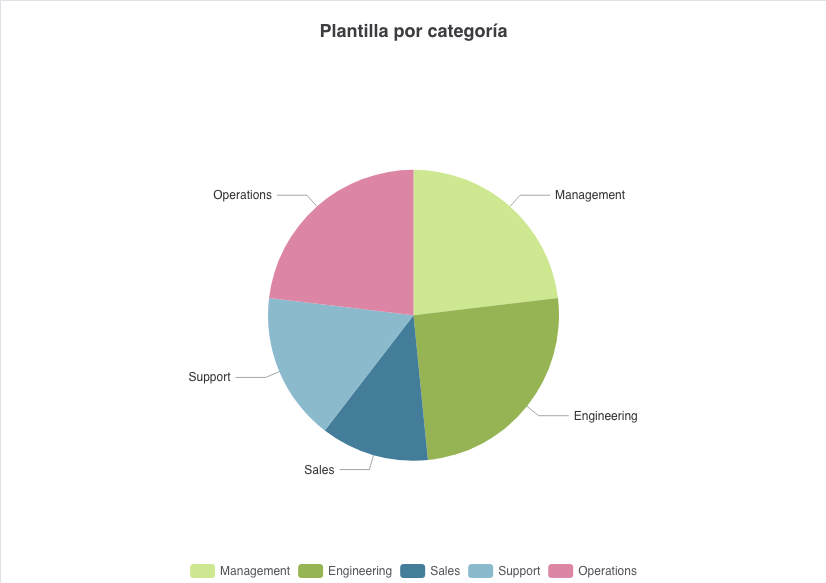

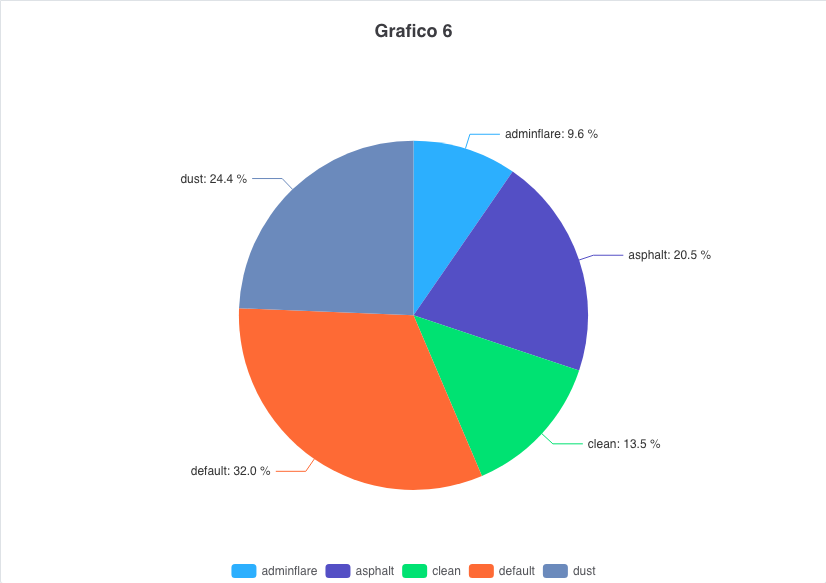

`pie`	Sectores
`pie_3d`	Sectores, plano

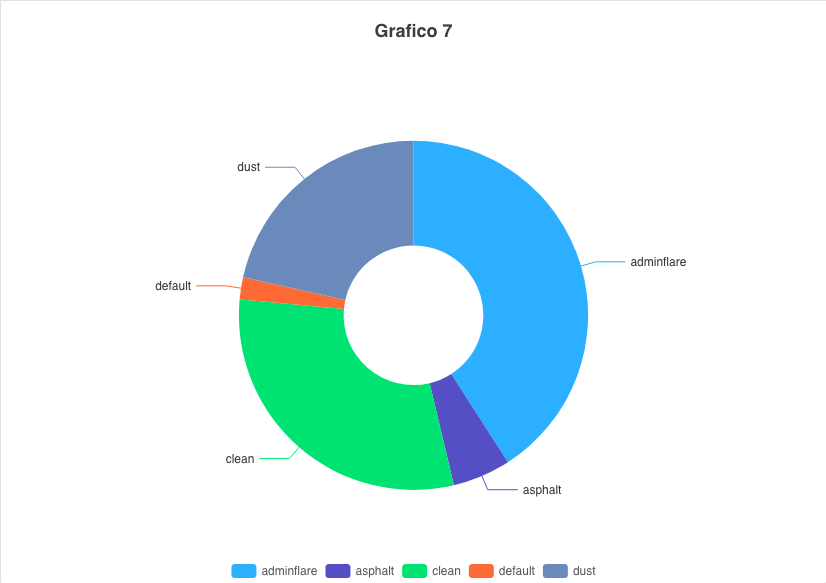

`donut`, `donut_3d`	Sectores con radio interior (50% por defecto), plano

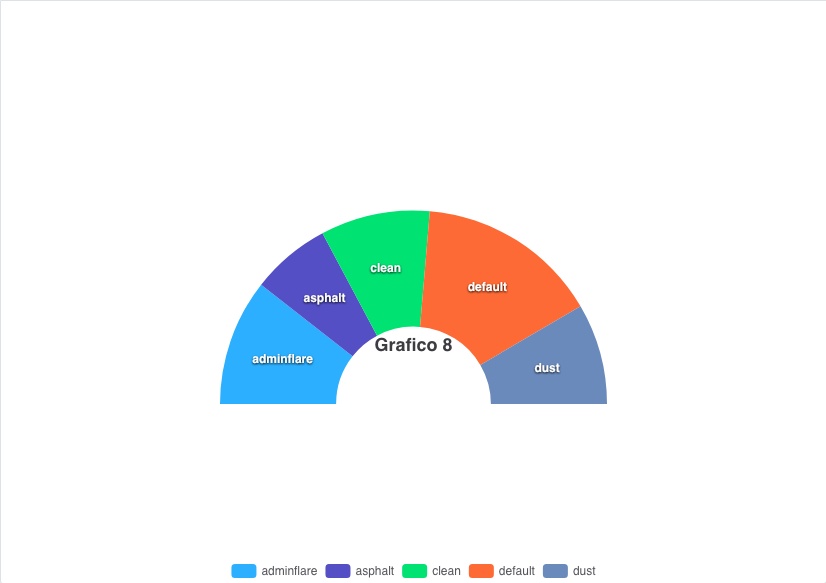

`semicircle`	Anillo que solo dibuja su mitad superior

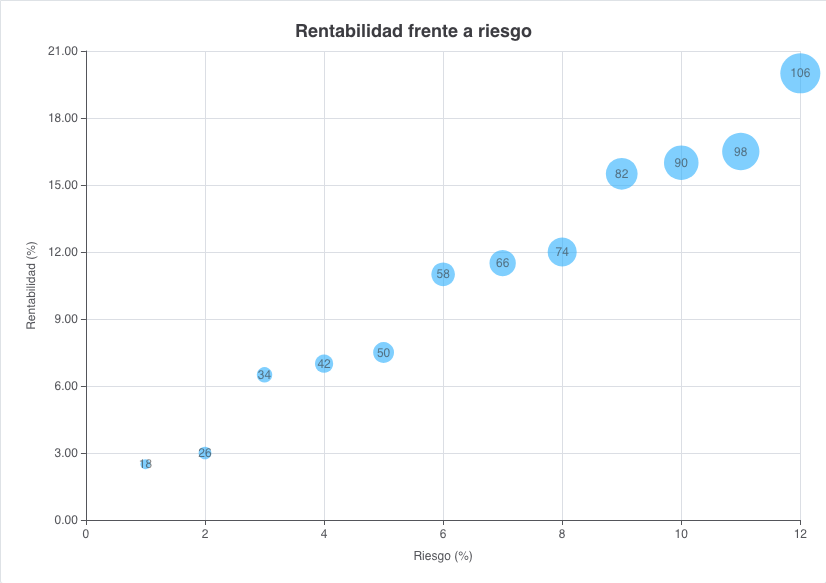

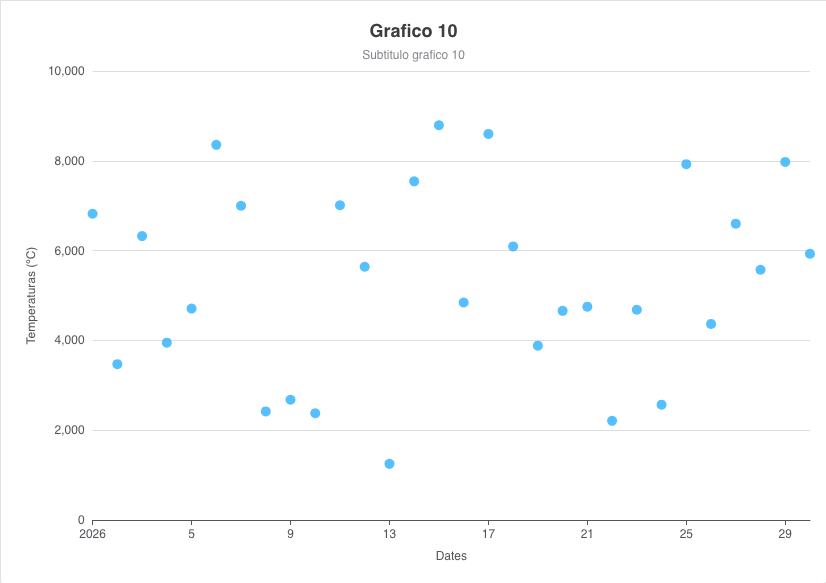

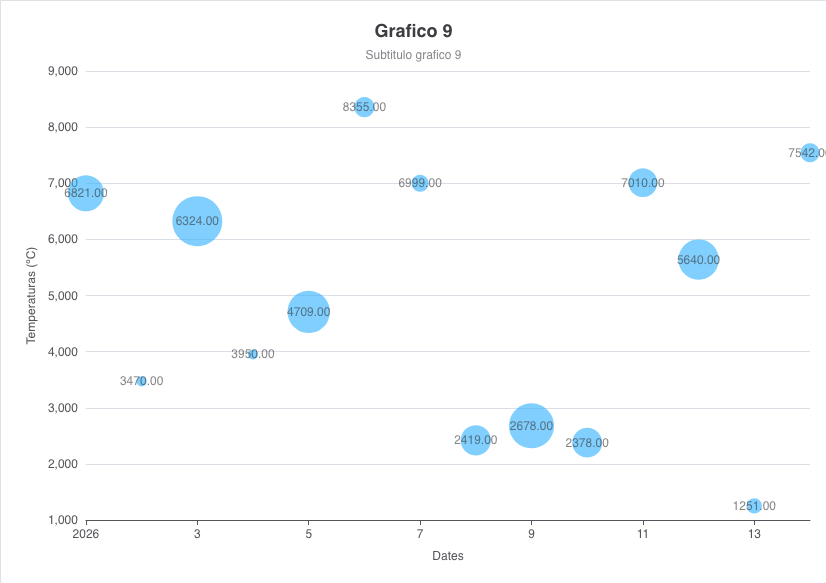

`scatter`, `bubble`	Puntos. `bubble` usa el `z-value` de la serie como tamaño
`mixed`	Lo decide el tipo de cada serie (`type` de `chart-serie`). Una serie sin tipo es una línea

Eje

El elemento eje tiene los siguientes atributos:

Atributo	Uso	Tipo	Descripción	Valores
label	Opcional	String	Es el nombre del eje	Nota: Puedes usar literales i18n
label-format	Opcional	String	Cadena de formato de la etiqueta del eje. Véase formatos de gráficos	Por defecto es `{value}`. Ej.: añadir una unidad al eje `label-format = "{value} ºC"`
formatter-function	Opcional	String	Función con nombre para formatear las etiquetas del eje	`formatCurrencyMagnitude`. See named formatters
label-rotation	Opcional	Number	Rotación de las etiquetas en grados	Por defecto a 0
type	Opcional	String	El tipo de eje.	`linear`, `logarithmic`, `datetime` o `category`. Por defecto es `linear`
tick-interval	Opcional	Number	El intervalo de las marcas de separación en unidades de eje	En un eje `datetime` la unidad es el milisegundo, por lo que un intervalo de un día es `24 * 3600 * 1000` = `86400000`. En un eje `category` se muestra una etiqueta cada n categorías
allow-decimal	Opcional	Boolean	Indica si se permiten decimales en las marcas de separación del eje. Cuando se cuentan números enteros, como personas o coincidencias en una página web, los decimales deben evitarse en las etiquetas de las marcas de separación del eje	Por defecto es `false`, por lo que las marcas son enteros salvo que se establezca `true`
opposite	Opcional	Boolean	Mostrar el eje en el lado opuesto al usual. La normal es en el lado izquierdo para los ejes verticales y el inferior para horizontal, así que los lados opuestos serán de derecha y superior respectivamente	Por defecto es `false`

Un elemento x-axis o y-axis puede contener elementos chart-parameter, con las opciones del ámbito de eje.

Elemento leyenda

El elemento leyenda tiene los siguientes atributos:

Atributo	Uso	Tipo	Descripción	Valores
label	Opcional	String	Es el título de la leyenda	Nota: Puedes usar literales i18n
enabled	Opcional	Boolean	Para activar o desactivar la leyenda en el gráfico	Por defecto es `false` cuando el elemento `chart-legend` está presente. Sin el elemento, la leyenda se muestra en los gráficos con ejes y se oculta en los de sectores y bursátiles
border-width	Opcional	Number	El ancho del borde dibujado alrededor de la leyenda	Default to `0`
layout	Opcional	String	El diseño de los elementos de la leyenda	`horizontal` o `vertical`. Por defecto es `horizontal`
align	Opcional	String	La alineación horizontal de la caja de la leyenda dentro del área del gráfico	`left`, `center` o `right`. Por defecto es `center`
verticalAlign	Opcional	String	La alineación vertical de la caja de leyenda	`top`, `middle` o `bottom`. Por defecto es `bottom`
floating	Opcional	Boolean	Cuando la leyenda está flotando, el área de la parcela ignora y se permite colocarla debajo de ella	`true` o `false`. Por defecto es `false`

En un gráfico de sectores la leyenda enumera los sectores. En los demás gráficos enumera las series y al hacer clic en una entrada se oculta o se muestra la serie.

El elemento tooltip tiene los siguientes atributos:

Atributo	Uso	Tipo	Descripción	Valores
enabled	Opcional	Boolean	Para activar o desactivar la descripción en el gráfico	Por defecto es `true`
crosshairs	Opcional	String	Muestra el cruce de caminos para conectar los puntos con sus correspondientes valores del eje	`xAxis`, `yAxis` o `all`
number-decimals	Opcional	Number	Valor de la descripción de formato ajustando el número de decimales
suffix	Opcional	String	Formatear el valor del tooltip añadiendo una cadena de sufijo	Ej.: `suffix = " ºC"`
prefix	Opcional	String	Formatear valor tooltip añadiendo una cadena de prefijo	Ej.: `prefix = "Temp. "`
point-format	Opcional	String	El formato de la línea del punto en el tooltip. Véase formatos de gráficos	Ej.: `point-format = '{series.name}: <b>{point.y}</b><br/>'`
date-format	Opcional	String	Para series en un eje datetime, el patrón de fecha de la cabecera del tooltip	Ej.: `date-format = "%Y-%m-%d"`
shared	Opcional	Boolean	Descripción compartida para múltiples series de gráficos	Por defecto es `false`

La cabecera y el pie del tooltip, así como el modo HTML, se establecen con parámetros del tooltip. Véase tooltips HTML.

Elemento serie

El elemento serie tiene los siguientes atributos:

Atributo	Uso	Tipo	Descripción	Valores
id	Obligatorio	String	Identificador de serie
label	Opcional	String	Es el nombre de la serie. Este valor se muestra en la leyenda	Nota: Puedes usar literales i18n
type	Opcional	String	Tipo de serie	`line`, `spline`, `column`, `bar`, `pie`, `area`, `areaspline`, `arearange`, `areasplinerange` o `scatter`. Nota: Si hay varias series de distinto tipo, debe establecer el atributo type del elemento chart en `mixed`. Una serie `bar` es una columna horizontal: invierte todo el gráfico
color	Opcional	String	Se utiliza para establecer un color para la serie	Nota: Puede usar el nombre de colores o código hexadecimal. Ej.: `color = "red"` o `color = "#BF0B23"`
x-value	Obligatorio	String	Define el valor del punto en el eje x. Corresponde al atributo `alias` del campo en la consulta
y-value	Obligatorio	String	Define el valor del punto en el eje y. Corresponde al atributo `alias` del campo en la consulta
z-value	Opcional	String	Define el valor del punto en el eje z (el tamaño de una burbuja). Corresponde al atributo `alias` del campo en la consulta
x-axis	Opcional	Number	Al usar ejes x dobles o múltiples, este número define a qué xAxis está conectada la serie en particular. Hace referencia a la posición del eje	El valor por defecto es 0
y-axis	Opcional	Number	Al usar ejes dobles o múltiples, este número define a qué ejes yAxis está conectada la serie en particular. Hace referencia a la posición del eje	El valor por defecto es 0

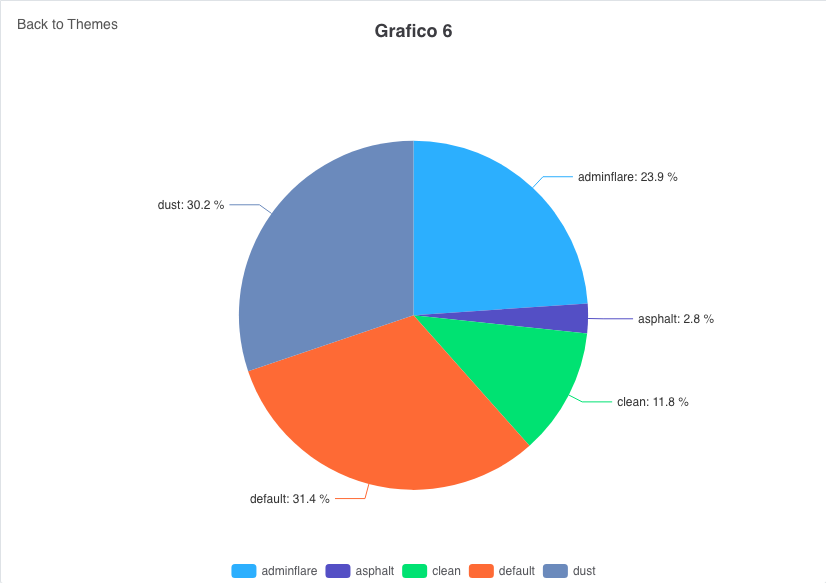

drilldown-serie	Opcional	String	Identificador de la serie de desglose	Nota: Véase este ejemplo
drilldown	Opcional	Boolean	Marcar para indicar si la serie se utiliza en un subgráfico	`true` o `false`

Un elemento chart-serie puede contener elementos chart-parameter, con las opciones del ámbito de serie.

Elemento parámetro de gráfico

Se utiliza para sobrescribir valores en los elementos del gráfico. Tiene los siguientes atributos:

Atributo	Uso	Tipo	Descripción	Valores
type	Obligatorio	String	Tipo de parámetro de gráfico	Puede ser uno de `string`, `integer`, `long`, `float`, `double`, `boolean`, `array`, `object` o `null`.
name	Obligatorio	String	Nombre del parámetro gráfico
value	Opcional	String	Valor del parámetro gráfico

El elemento chart, los ejes, la leyenda, el tooltip y las series admiten hijos chart-parameter. Véase parámetros de gráficos para las opciones que se aplican.

Conceptos de series y consultas

Esta sección explica cómo funciona la integración entre las series de los gráficos y el motor de consultas de AWE. Una serie es una lista de puntos, y un punto tiene un valor x y un valor y (y un valor z en un gráfico de burbujas). Cada punto es una fila de la consulta.

Por lo tanto, debe establecer los valores de x e y para el punto de una serie. Para ello existen los atributos de serie x-value y y-value.

Estos atributos corresponden al atributo alias del campo en la consulta. Veamos el siguiente ejemplo:

Código XML del elemento gráfico

<chart id="ChrBarTst" label="CHART_2" type="column_3d" initial-load="query" target-action="TstChrThrDatSrc">
  <x-axis label="SCREEN_TEXT_CHART_AXIS_DATES" type="datetime"/>
  <y-axis label="Temperaturas (ºC)"/>
  <chart-serie id="serie2-1" x-value="dates" y-value="serie1" type="column" label="SCREEN_TEXT_CHART_SERIE_1" />
  <chart-serie id="serie2-2" x-value="dates" y-value="serie2" type="column" label="SCREEN_TEXT_CHART_SERIE_2" />
  <chart-serie id="serie2-3" x-value="dates" y-value="serie3" type="column" label="SCREEN_TEXT_CHART_SERIE_3" />
</chart>

Consulta para cargar los datos del gráfico

  <!-- GET THREE DATA SERIES WITH DATES -->
  <query id="TstChrThrDatSrc" distinct="true">
    <table id="HISAweDbs"/>
    <field id="HISdat" transform="DATE_MS" function="TRUNCDATE" alias="dates"/>
    <computed format="(1/(parseInt(Math.random()*10,10)+1))*10" eval="true" alias="serie1" transform="NUMBER"/>
    <computed format="(parseInt(Math.random()*10,10)+1)+2" eval="true" alias="serie2" transform="NUMBER"/>
    <computed format="((parseInt(Math.random()*10,10)+1)*2)-4" eval="true" alias="serie3" transform="NUMBER"/>
    <order-by field="dates" type="ASC"/>
  </query>

En este ejemplo, puede ver que el atributo x-value = "dates" de la serie del gráfico es igual al atributo alias del elemento field y que el atributo y-value = "serie1" es igual al alias de la consulta.

Nota: Si el tipo de eje es datetime, el gráfico espera una fecha como valor long: una marca de tiempo de fecha de JavaScript (milisegundos desde el 1 de enero de 1970). AWE proporciona transform = "DATE_MS".

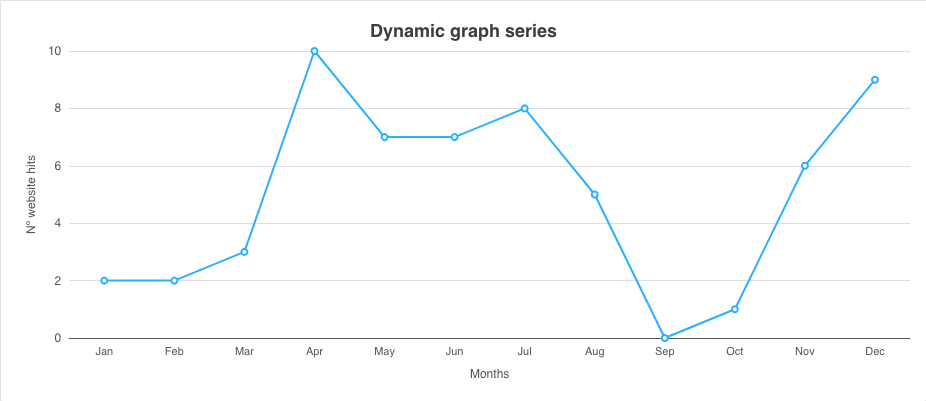

Las series de un gráfico también se pueden definir en tiempo de ejecución, sin elementos chart-serie, con las acciones de gráfico.

Nota: Los valores de los puntos se dibujan tal como los devuelve la consulta. El gráfico no los redondea: use number-decimals en el tooltip o un formato para mostrar un número determinado de decimales.

Ejemplos

Los ejemplos muestran pantallas recortadas de la aplicación de pruebas de React, dibujadas con ECharts. Los valores de las series de las consultas de prueba son aleatorios, por lo que un gráfico de su aplicación no se verá exactamente igual. Las pantallas de prueba usan textos en español y en inglés para sus títulos y etiquetas.

Todos los ejemplos usan la misma estructura de consulta: un campo con el valor x (DATE_MS para fechas) y un campo calculado o seleccionado para cada serie, como se describe en Conceptos de series y consultas.

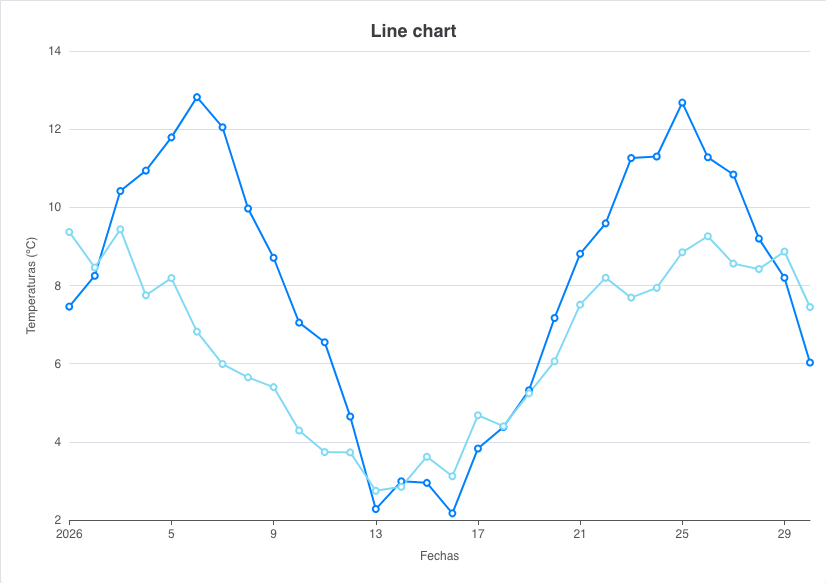

Gráfico de líneas

Tipo line: las series se dibujan como líneas con un marcador en cada punto. El atributo color de una serie establece su color y zoom-type="xAxis" permite al usuario ampliar el eje x.

<chart id="ChrLinTst" label="SCREEN_TEXT_LINE_CHART" type="line" initial-load="query"
       target-action="TstChrTwoSrc" zoom-type="xAxis" max="25">
  <chart-legend label="Leyenda" verticalAlign="middle" align="right" border-width="1" />
  <x-axis label="Fechas" type="datetime" />
  <y-axis label="Temperaturas (ºC)" />
  <chart-tooltip crosshairs="xAxis" suffix=" ºC" number-decimals="1" />
  <chart-serie id="serie-1" x-value="dates" y-value="serie1" label="Serie 1" color="#0080FF" />
  <chart-serie id="serie-2" x-value="dates" y-value="serie2" label="Serie 2" color="#81DAF5" />
</chart>

Nota: Un elemento chart-legend está deshabilitado salvo que se establezca enabled="true", por lo que la leyenda de este gráfico no se dibuja.

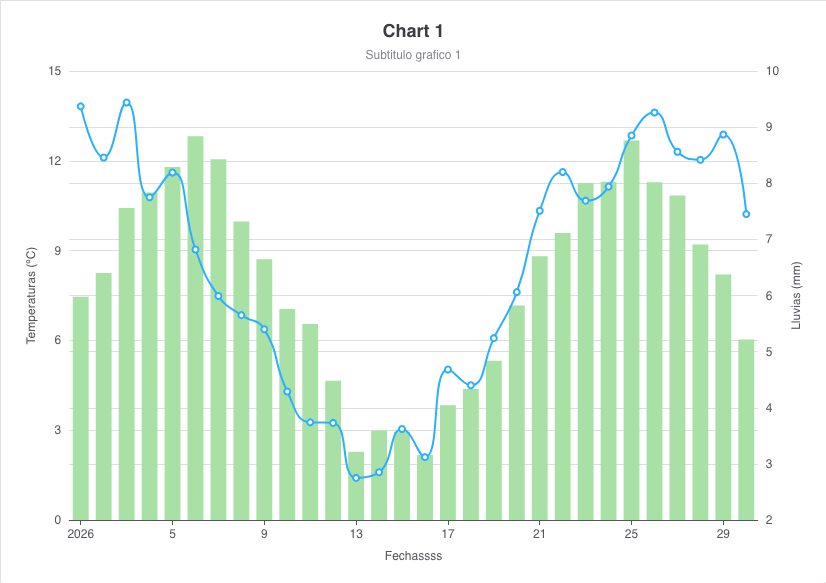

Gráfico mixto: columnas, spline y dos ejes y

Tipo mixed: cada serie establece su propio type. Este gráfico dibuja una serie de columnas y una serie spline, cada una en su propio eje y (y-axis="0" y y-axis="1"; el segundo eje es opposite).

Gráfico mixto con columnas en el eje izquierdo y una línea suavizada en el eje derecho

<chart id="ChrLinTst" label="SCREEN_TEXT_CHART_TITLE_1" subtitle="Subtitulo grafico 1" type="mixed"
       initial-load="query" target-action="TstChrTwoSrc" zoom-type="xAxis" max="30">
  <chart-legend label="Leyenda" />
  <x-axis label="Fechas" type="datetime" />
  <y-axis label="Temperaturas (ºC)" formatter-function="formatCurrencyMagnitude"/>
  <y-axis opposite="true" label="Lluvias (mm)" />
  <chart-tooltip crosshairs="xAxis" suffix=" ºC" number-decimals="3" shared="true"/>
  <chart-serie id="serie-1" y-axis="0" x-value="dates" y-value="serie1" type="column" label="Serie 1" color="#A8E0A6" />
  <chart-serie id="serie-2" y-axis="1" x-value="dates" y-value="serie2" type="spline" label="Serie 2" />
</chart>

El tooltip de este gráfico es compartido: muestra los valores de todas las series para el mismo valor de x, con una cruceta. Véase el ejemplo de tooltip.

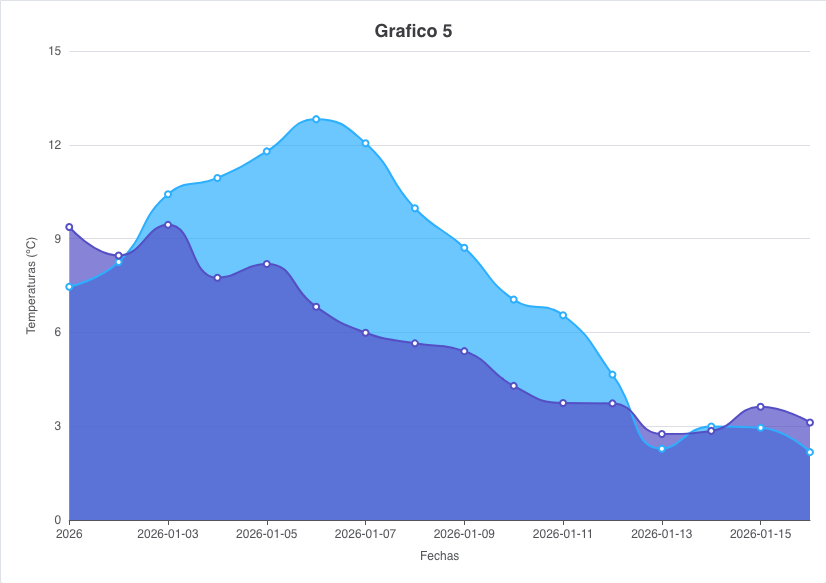

Gráfico de área

Los tipos area y areaspline rellenan el área bajo la línea. Este ejemplo usa areaspline y cambia el patrón de fecha de las etiquetas del eje con un chart-parameter.

<chart id="ChrAreTst" label="Grafico 5" type="areaspline" initial-load="query" target-action="TstChrTwoSrcLab" max="16">
  <chart-legend align="right" verticalAlign="top" floating="true" />
  <x-axis label="Fechas" type="datetime">
    <chart-parameter type="object" name="dateTimeLabelFormats">
      <chart-parameter type="string" name="day" value="%Y-%m-%d" />
    </chart-parameter>
  </x-axis>
  <y-axis label="Temperaturas (ºC)" />
  <chart-tooltip suffix=" ºC" number-decimals="3" />
  <chart-serie id="serie1" x-value="dates" y-value="serie1" label="Serie 1" />
  <chart-serie id="serie2" x-value="dates" y-value="serie2" label="Serie 2" />
</chart>

Área con relleno en degradado

El relleno de un área es un degradado lineal definido en la serie (fillColor). El degradado va de la parte superior a la inferior del área del gráfico. El threshold de -Infinity rellena el área desde la base del eje, y los marcadores se estilizan con plotOptions.area.marker.

Gráfico de áreas con relleno en degradado verde y marcadores blancos

<chart id="ChrAdvArea" label="Evolución de la plantilla" type="area" zoom-type="xAxis"
       initial-load="query" target-action="ChrAdvAreaSrc">
  <chart-legend enabled="false" />
  <chart-tooltip number-decimals="0" date-format="%B %Y" crosshairs="xAxis" suffix=" personas" />
  <x-axis type="datetime">
    <chart-parameter type="object" name="dateTimeLabelFormats">
      <chart-parameter type="string" name="month" value="%B %Y" />
    </chart-parameter>
    <chart-parameter type="string" name="gridLineWidth" value="0.5" />
  </x-axis>
  <y-axis>
    <chart-parameter type="string" name="gridLineWidth" value="0.5" />
  </y-axis>
  <chart-serie id="staff" x-value="month" y-value="staff" label="Plantilla" color="#8cac41">
    <chart-parameter type="object" name="fillColor">
      <chart-parameter type="object" name="linearGradient">
        <chart-parameter type="integer" name="x1" value="0" />
        <chart-parameter type="integer" name="y1" value="0" />
        <chart-parameter type="integer" name="x2" value="0" />
        <chart-parameter type="integer" name="y2" value="1" />
      </chart-parameter>
      <chart-parameter type="array" name="stops">
        <chart-parameter type="array" name="">
          <chart-parameter type="integer" name="" value="0" />
          <chart-parameter type="string" name="" value="rgba(140,172,65,0.7)" />
        </chart-parameter>
        <chart-parameter type="array" name="">
          <chart-parameter type="integer" name="" value="1" />
          <chart-parameter type="string" name="" value="rgba(140,172,65,0.05)" />
        </chart-parameter>
      </chart-parameter>
    </chart-parameter>
  </chart-serie>
  <chart-parameter type="object" name="plotOptions">
    <chart-parameter type="object" name="area">
      <chart-parameter type="integer" name="lineWidth" value="2" />
      <chart-parameter type="string" name="threshold" value="-Infinity" />
      <chart-parameter type="object" name="marker">
        <chart-parameter type="string" name="fillColor" value="#FFFFFF" />
        <chart-parameter type="integer" name="lineWidth" value="2" />
        <chart-parameter type="string" name="lineColor" value="#0088CC" />
        <chart-parameter type="integer" name="radius" value="4" />
      </chart-parameter>
    </chart-parameter>
  </chart-parameter>
</chart>

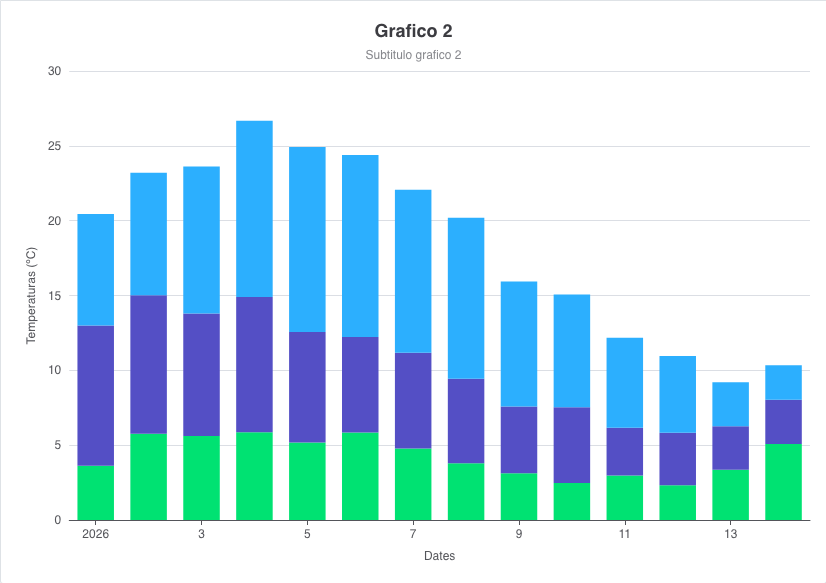

Gráfico de columnas

Tipo column. Con el atributo stacking (normal o percent) las series se apilan. El tipo column_3d se acepta en el XML, pero ambos motores lo dibujan plano, como este gráfico apilado:

<chart id="ChrBarTst" label="Grafico 2" subtitle="Subtitulo grafico 2" type="column_3d" stacking="normal"
       initial-load="query" target-action="TstChrThrDatSrc" max="21">
  <chart-legend layout="vertical" align="right" verticalAlign="middle" />
  <x-axis label="SCREEN_TEXT_CHART_AXIS_DATES" type="datetime" />
  <y-axis label="Temperaturas (ºC)" />
  <chart-tooltip crosshairs="xAxis" suffix=" ºC" number-decimals="3" />
  <chart-serie id="serie2-1" x-value="dates" y-value="serie1" type="column" label="SCREEN_TEXT_CHART_SERIE_1" />
  <chart-serie id="serie2-2" x-value="dates" y-value="serie2" type="column" label="SCREEN_TEXT_CHART_SERIE_2" />
  <chart-serie id="serie2-3" x-value="dates" y-value="serie3" type="column" label="SCREEN_TEXT_CHART_SERIE_3" />
</chart>

Las series de una pila son las que tienen el mismo parámetro stack (la pila por defecto es compartida por todas las series).

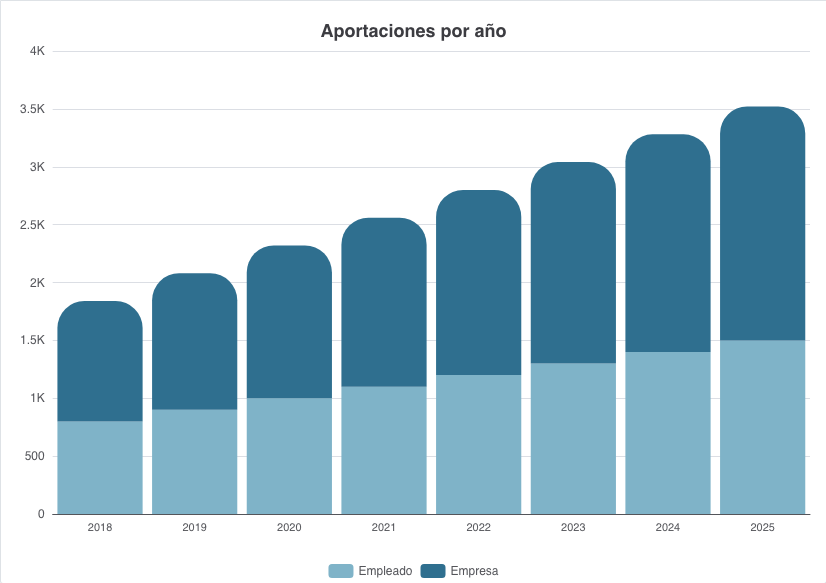

Columnas apiladas con esquinas redondeadas

El borderRadius de una serie (píxeles o porcentaje) redondea el extremo de la barra que queda más lejos del cero, y solo en la serie más externa de una pila. El espaciado entre columnas se establece con pointPadding y groupPadding, y el orden de las entradas de la leyenda con legendIndex. El eje y usa el formateador formatCurrencyMagnitude.

Columnas apiladas con la parte superior redondeada y una leyenda en orden personalizado

<chart id="ChrAdvColumns" label="Aportaciones por año" type="column" stacking="normal"
       initial-load="query" target-action="ChrAdvColumnsSrc">
  <chart-legend enabled="true" />
  <chart-tooltip number-decimals="2" suffix=" €" shared="true" />
  <x-axis type="category" tick-interval="1" />
  <y-axis formatter-function="formatCurrencyMagnitude" tick-interval="500" />
  <chart-serie id="company" type="column" x-value="year" y-value="company" label="Empresa" color="#2f6f8f">
    <chart-parameter type="string" name="borderRadius" value="30%" />
    <chart-parameter type="integer" name="legendIndex" value="2" />
  </chart-serie>
  <chart-serie id="employee" type="column" x-value="year" y-value="employee" label="Empleado" color="#7fb3c8">
    <chart-parameter type="string" name="borderRadius" value="30%" />
    <chart-parameter type="integer" name="legendIndex" value="1" />
  </chart-serie>
  <chart-parameter type="object" name="plotOptions">
    <chart-parameter type="object" name="column">
      <chart-parameter type="float" name="pointPadding" value="0.05" />
      <chart-parameter type="float" name="groupPadding" value="0.05" />
    </chart-parameter>
  </chart-parameter>
</chart>

Gráfico de barras y pirámide

Un gráfico de barras es un gráfico de columnas girado de lado. Hay dos maneras de obtenerlo: una serie de tipo bar, o inverted="true" en el gráfico. En ambos casos el eje x es vertical y el eje y es horizontal (la primera categoría o la fecha más antigua queda arriba).

La pirámide es un gráfico de barras con dos series que comparten una pila, un segundo eje x en el lado opuesto y valores negativos y positivos formateados con una condición. Dos series auxiliares (dummyMax y dummyMin, de tipo scatter) están ocultas en la leyenda y para el ratón: solo amplían el rango del eje.

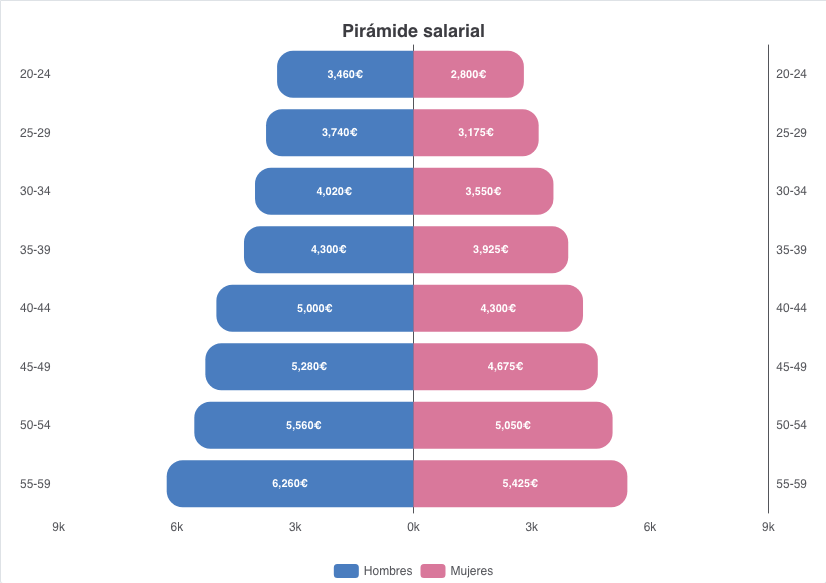

Pirámide salarial: barras horizontales para dos series a ambos lados de un eje central

<chart id="ChrAdvPyramid" label="Pirámide salarial" type="column" inverted="true"
       initial-load="query" target-action="ChrAdvPyramidSrc">
  <chart-legend enabled="true" />
  <chart-tooltip shared="false">
    <!-- html tooltip: see Chart formats -->
  </chart-tooltip>
  <x-axis type="category" />
  <x-axis type="category" opposite="true" />
  <y-axis>
    <chart-parameter type="object" name="labels">
      <chart-parameter type="string" name="format"
                       value="{#if (gt value 0)}{multiply value 0.001}k{else}{multiply value -0.001}k{/if}" />
    </chart-parameter>
    <chart-parameter type="string" name="gridLineWidth" value="0" />
  </y-axis>
  <chart-serie id="men" type="column" x-value="age" y-value="men" label="Hombres" color="#4a7dbf">
    <chart-parameter type="string" name="stack" value="salary" />
    <chart-parameter type="float" name="pointPadding" value="0" />
    <chart-parameter type="float" name="groupPadding" value="0.1" />
    <chart-parameter type="integer" name="borderRadius" value="20" />
    <chart-parameter type="object" name="dataLabels">
      <chart-parameter type="boolean" name="enabled" value="true" />
      <chart-parameter type="string" name="format"
                       value="{#if (gt y 0)}{y:,.0f}€{else}{(multiply y -1):,.0f}€{/if}" />
    </chart-parameter>
  </chart-serie>
  <chart-serie id="women" type="column" x-value="age" y-value="women" label="Mujeres" color="#d9789b" x-axis="1">
    <chart-parameter type="string" name="stack" value="salary" />
    <!-- same parameters as the men series -->
  </chart-serie>
  <chart-serie id="dummyMax" type="scatter" x-value="age" y-value="dummyMax" label="max" color="transparent">
    <chart-parameter type="boolean" name="showInLegend" value="false" />
    <chart-parameter type="boolean" name="enableMouseTracking" value="false" />
    <chart-parameter type="object" name="marker">
      <chart-parameter type="boolean" name="enabled" value="false" />
    </chart-parameter>
  </chart-serie>
  <chart-serie id="dummyMin" type="scatter" x-value="age" y-value="dummyMin" label="min" color="transparent">
    <chart-parameter type="string" name="linkedTo" value=":previous" />
    <!-- same parameters as dummyMax -->
  </chart-serie>
</chart>

Gráfico de sectores

Tipo pie. La leyenda enumera los sectores. enable-data-labels muestra la etiqueta de cada sector y su texto se establece con format-data-labels (véase formatos de gráficos). Un gráfico de sectores no tiene ejes, por lo que los ejes que declare el XML no se dibujan.

<chart id="ChrPieTst" label="Grafico 6" type="pie" initial-load="query" enable-data-labels="true"
       format-data-labels="&lt;b&gt;{point.name}&lt;/b&gt;: {point.percentage:.1f} %"
       target-action="TstChrPieDrillSrc" max="5">
  <chart-legend enabled="true" />
  <x-axis label="Themes" />
  <y-axis label="Percent (%)" />
  <chart-tooltip suffix=" %" number-decimals="2" />
  <chart-serie id="serie1" x-value="names" y-value="serie1" label="Themes" />
  <chart-parameter type="object" name="plotOptions">
    <chart-parameter type="object" name="pie">
      <chart-parameter type="string" name="size" value="75%" />
    </chart-parameter>
  </chart-parameter>
</chart>

Sectores con colores propios

El parámetro colors establece la paleta del gráfico. Con colorByPoint cada sector toma un color y allowPointSelect permite al usuario seleccionar un sector con un clic. Este gráfico es de tipo pie_3d, que se dibuja plano.

Gráfico de sectores con una paleta personalizada en verde y azul

<chart id="ChrAdvPie3d" label="Plantilla por categoría" type="pie_3d" enable-data-labels="true"
       initial-load="query" target-action="ChrAdvPieSrc">
  <chart-legend enabled="true" />
  <chart-tooltip number-decimals="0" suffix=" personas" />
  <chart-serie id="cat" x-value="category" y-value="people" label="Personas" />
  <chart-parameter type="array" name="colors">
    <chart-parameter type="string" name="" value="rgba(201,229,134,0.9)" />
    <chart-parameter type="string" name="" value="rgba(140,172,65,0.9)" />
    <!-- ... -->
  </chart-parameter>
  <chart-parameter type="object" name="plotOptions">
    <chart-parameter type="object" name="series">
      <chart-parameter type="boolean" name="colorByPoint" value="true" />
      <chart-parameter type="boolean" name="allowPointSelect" value="true" />
    </chart-parameter>
    <chart-parameter type="object" name="pie">
      <chart-parameter type="object" name="dataLabels">
        <chart-parameter type="string" name="connectorColor" value="rgba(128,128,128,0.7)" />
      </chart-parameter>
    </chart-parameter>
  </chart-parameter>
</chart>

Gráfico de anillo

Los tipos donut y donut_3d dibujan un gráfico de sectores con radio interior (50% por defecto). plotOptions.pie.size es el radio exterior y plotOptions.pie.innerSize el radio interior, relativo a size. El tipo 3D se dibuja plano.

<chart id="ChrDonutTst" label="Grafico 7" type="donut_3d" initial-load="query" target-action="TstChrPieSrc" max="5">
  <chart-legend enabled="true" />
  <x-axis label="Themes" />
  <y-axis label="Percent (%)" />
  <chart-tooltip suffix=" %" number-decimals="2" />
  <chart-serie id="serie1" x-value="names" y-value="serie1" label="Themes" />
  <chart-parameter type="object" name="plotOptions">
    <chart-parameter type="object" name="pie">
      <chart-parameter type="string" name="size" value="75%" />
      <chart-parameter type="string" name="innerSize" value="40%" />
    </chart-parameter>
  </chart-parameter>
</chart>

Gráfico de semicírculo

El tipo semicircle dibuja solo la mitad superior de un anillo. Las etiquetas se escriben dentro de los sectores (un dataLabels.distance negativo) y el título se desplaza al centro del gráfico con los parámetros de title. Como en Highcharts, el centro y el tamaño del semicírculo se miden en el área del gráfico, que excluye la leyenda, por lo que el título queda en el hueco.

<chart id="ChrSemiCircleTst" label="Grafico 8" type="semicircle" enable-data-labels="true"
       initial-load="query" target-action="TstChrPieSrc" max="5">
  <chart-legend enabled="true" />
  <x-axis label="Themes" />
  <y-axis label="Percent (%)" />
  <chart-tooltip suffix=" %" number-decimals="2" />
  <chart-serie id="serie1" x-value="names" y-value="serie1" label="Themes" />
  <chart-parameter type="object" name="title">
    <chart-parameter type="string" name="align" value="center" />
    <chart-parameter type="string" name="verticalAlign" value="middle" />
    <chart-parameter type="integer" name="y" value="50" />
  </chart-parameter>
  <chart-parameter type="object" name="plotOptions">
    <chart-parameter type="object" name="pie">
      <chart-parameter type="string" name="size" value="75%" />
      <chart-parameter type="string" name="innerSize" value="40%" />
      <chart-parameter type="object" name="dataLabels">
        <chart-parameter type="boolean" name="enabled" value="true" />
        <chart-parameter type="integer" name="distance" value="-20" />
        <chart-parameter type="object" name="style">
          <chart-parameter type="string" name="fontWeight" value="bold" />
          <chart-parameter type="string" name="color" value="white" />
          <chart-parameter type="string" name="textShadow" value="0px 1px 2px black" />
        </chart-parameter>
      </chart-parameter>
    </chart-parameter>
  </chart-parameter>
</chart>

Drilldown

Una serie con drilldown-serie abre otra serie cuando el usuario hace clic en uno de sus puntos. La serie de destino establece drilldown="true" y no se dibuja hasta que se abre. Un enlace Back to Themes (el nombre de la primera serie) en la parte superior izquierda del gráfico devuelve al primer nivel (el texto procede del drillUpText de los archivos de textos del gráfico). El parámetro keys de la primera serie enlaza los valores de cada punto con el name, el valor y y el destino drilldown.

<chart id="ChrPieTst" label="Grafico 6" type="pie" initial-load="query" enable-data-labels="true"
       format-data-labels="&lt;b&gt;{point.name}&lt;/b&gt;: {point.percentage:.1f} %"
       target-action="TstChrPieDrillSrc" max="5">
  <chart-legend enabled="true" />
  <x-axis label="Themes" />
  <y-axis label="Percent (%)" />
  <chart-tooltip suffix=" %" number-decimals="2" />
  <chart-serie id="serie1" x-value="names" y-value="serie1" label="Themes" drilldown-serie="serie1_1">
    <chart-parameter type="array" name="keys">
      <chart-parameter type="string" value="name" name=""/>
      <chart-parameter type="string" value="y" name=""/>
      <chart-parameter type="string" value="drilldown" name=""/>
    </chart-parameter>
  </chart-serie>
  <chart-serie id="serie1_1" drilldown="true" x-value="names" y-value="subserie1" label="SubThemes" />
</chart>

La consulta devuelve los valores de ambos niveles en la misma fila:

<query id="TstChrPieDrillSrc" distinct="true">
  <table id="AweThm"/>
  <field id="Nam" alias="names"/>
  <computed format="parseInt(Math.random()*100,10)" eval="true" alias="serie1" transform="NUMBER"/>
  <computed format="(parseInt(Math.random()*100,10))+2" eval="true" alias="subserie1" transform="NUMBER"/>
</query>

Gráfico de dispersión

Tipo scatter: un punto por cada fila, sin línea. Los valores x e y son números o fechas.

<chart id="ChrScaTst" label="Grafico 10" subtitle="Subtitulo grafico 10" type="scatter" initial-load="query"
       target-action="TstChrOneSrcThrAxs" max="21">
  <chart-legend layout="vertical" align="right" verticalAlign="middle" />
  <x-axis label="SCREEN_TEXT_CHART_AXIS_DATES" type="datetime" />
  <y-axis label="Temperaturas (ºC)" />
  <chart-tooltip suffix=" ºC" number-decimals="3" />
  <chart-serie id="serie2-1" x-value="Ord" y-value="serie1_1" z-value="serie1_2" label="SCREEN_TEXT_CHART_SERIE_1" />
</chart>

Gráfico de burbujas

Tipo bubble: un gráfico de dispersión en el que el z-value de la serie da el tamaño de cada burbuja. El rango de tamaños se establece con minSize y maxSize, y las etiquetas de datos pueden mostrar el valor z con {point.z}.

<chart id="ChrAdvBubble" label="Rentabilidad frente a riesgo" type="bubble" initial-load="query"
       target-action="ChrAdvBubbleSrc">
  <chart-legend enabled="false" />
  <x-axis label="Riesgo (%)" />
  <y-axis label="Rentabilidad (%)" label-format="{value:.2f}" />
  <chart-serie id="funds" x-value="risk" y-value="return" z-value="weight" label="Fondos" />
  <chart-parameter type="object" name="plotOptions">
    <chart-parameter type="object" name="series">
      <chart-parameter type="object" name="dataLabels">
        <chart-parameter type="boolean" name="enabled" value="true" />
        <chart-parameter type="string" name="format" value="{point.z}" />
      </chart-parameter>
    </chart-parameter>
    <chart-parameter type="object" name="bubble">
      <chart-parameter type="integer" name="minSize" value="10" />
      <chart-parameter type="integer" name="maxSize" value="40" />
    </chart-parameter>
  </chart-parameter>
</chart>

Sin minSize ni maxSize, los tamaños van de 10 a 50 píxeles:

Gráfico de burbujas con los tamaños por defecto

Gráfico bursátil con zoom

Con stock-chart="true" el gráfico está pensado para series temporales largas. Ambos motores añaden un deslizador (el navegador) bajo el área del gráfico, un zoom del eje x con la rueda del ratón y no muestran leyenda por defecto.

Gráfico de series temporales con un deslizador de navegación bajo el área del gráfico

<chart style="expand-3x" id="ChrStockTst" label="Grafico 4" stock-chart="true" zoom-type="xAxis" type="line"
       initial-load="query" target-action="TstChrThrDatSrcHor" max="30">
  <x-axis label="Fechas" type="datetime" />
  <y-axis label="Temperaturas (ºC)" label-format="{value} ºC"/>
  <chart-tooltip suffix=" ºC" number-decimals="2" />
  <chart-serie id="serie1" x-value="dates" y-value="serie1" label="Serie 1" />
</chart>

zoom-type (xAxis, yAxis o all) añade el zoom de los ejes a cualquier gráfico, no solo a los bursátiles.

Acciones de gráfico

El servidor puede modificar un gráfico desde un servicio, mediante acciones de cliente. Las acciones se construyen con las clases de com.almis.awe.builder.client.chart y se enumeran en la página de acciones:

Action	Builder	Effect
`add-chart-series`	`AddChartSeriesActionBuilder`	Añade series (una serie con el mismo id se sustituye)
`remove-chart-series`	`RemoveChartSeriesActionBuilder`	Elimina las series con los ids indicados
`replace-chart-series`	`ReplaceChartSeriesActionBuilder`	Sustituye todas las series
`add-points`	`AddPointsActionBuilder`	Añade las filas de un `DataList` a los valores del gráfico

Las series que llevan las acciones son objetos ChartSerie, con el id, el nombre, los nombres x-value e y-value y los puntos. El servidor traduce cada una a ECharts, igual que hace con los elementos chart-serie del XML, y envía la traducción con la acción. El gráfico no necesita declarar series en su XML: la pantalla del ejemplo no tiene elementos chart-serie.

public ServiceData replaceSeriesChart(List<String> userList) {
  List<ChartSerie> series = new ArrayList<>();
  for (String user : userList) {
    ChartSerie serie = new ChartSerie();
    serie.setId(user);
    serie.setName(user);
    serie.setXValue("month");
    serie.setYValue(user + "-y");
    serie.setData(months.stream()
      .map(month -> new ChartSeriePoint(factory.textNode(month), factory.numberNode(random.nextInt(11))))
      .toList());
    series.add(serie);
  }
  return new ServiceData().addClientAction(new ReplaceChartSeriesActionBuilder("ChrLinTst", series).build());
}

Gráfico de líneas tras una acción de sustitución de series, con los meses en un eje de categorías

La pantalla ChrTstDynamicSeries de la aplicación de pruebas tiene tres botones que llaman a servicios como este (añadir, eliminar y sustituir series).

Dependencias

Una dependencia con target-type="chart-options" cambia las opciones de un gráfico en tiempo de ejecución. Por ejemplo, para sincronizar el zoom de dos gráficos:

<dependency source-type="formule" target-type="chart-options" formule="{zoom: {x: {min: [xMin],max: [xMax]}}}">
  <dependency-element id="ChrStockTst" attribute="xMin" alias="xMin" optional="true"/>
  <dependency-element id="ChrStockTst" attribute="xMax" alias="xMax" optional="true"/>
  <dependency-element id="ChrStockTst" event="zoom"/>
</dependency>

El resultado de la fórmula es un objeto de opciones (o su texto JSON). Ambos motores aplican solo su zoom ({zoom: {x: {min, max}, y: {min, max}}}): el gráfico hace zoom en los componentes de zoom de datos de sus ejes de ECharts. Un rango null vuelve a mostrar el eje completo. El gráfico no vuelve a hacer zoom al rango que ya tiene, así que dos gráficos enlazados por la misma dependencia no se disparan entre sí en bucle.

Las demás opciones del objeto se ignoran (en AWE 4 el motor AngularJS las fusionaba en el gráfico de Highcharts). Las demás dependencias de un gráfico (visibilidad, atributos, reload...) funcionan en ambos motores. Véase dependencias.

Eventos y atributos

Ambos motores emiten los mismos eventos y escriben los mismos atributos, por lo que las dependencias de un gráfico funcionan en los dos:

Evento	Cuándo	Atributos que escribe
`click`	El usuario hace clic en un punto	`x`, `y` del punto
`double-click`	El usuario hace doble clic en un punto	`x`, `y` del punto
`context-menu`	El usuario hace clic derecho en un punto	`x`, `y` del punto
`zoom`	El usuario hace zoom en el gráfico o lo restablece	`xMin`, `xMax`, `yMin`, `yMax`

x e y son las coordenadas del punto (el nombre y el valor de un sector de un gráfico circular). xMin, xMax, yMin e yMax son el rango visible de cada eje, y valen null mientras se muestra el eje completo. Un zoom que viene de una dependencia chart-options escribe los atributos pero no vuelve a emitir el evento zoom. En ambos motores el zoom se hace con la rueda del ratón y arrastrando dentro del área del gráfico, o con el deslizador del gráfico (un dataZoom del modelo del gráfico). No hay botón Reset zoom: para quitar el zoom, use la rueda del ratón. El gráfico indica en su atributo de prueba data-zoomed que tiene zoom.

En un gráfico invertido (inverted="true" o una serie bar) el eje x de AWE es el vertical. Los eventos y el zoom informan de las x e y de AWE, no de la dirección de la pantalla.

El motor React todavía no muestra el menú contextual de los botones del gráfico con context-menu (incidencia #801).

Estilo de un gráfico

Un gráfico no tiene tema propio: su aspecto proviene del tema de la aplicación.

Claro y oscuro. Al crearse, el gráfico lee el fondo de la aplicación (la variable --surface-a del tema, o el fondo de la página). Se dibuja con colores claros o, cuando ese fondo es oscuro, con los colores oscuros de ECharts. Si el usuario cambia el tema con la pantalla abierta, el gráfico adopta el nuevo tema cuando se vuelve a crear (por ejemplo, al abrir de nuevo la pantalla o al cambiar el idioma).
Colores de las series. El atributo color de un chart-serie establece el color de una serie. Las series sin color toman los colores del parámetro colors del gráfico o, por defecto, la paleta de Highcharts 11 (#2caffe, #544fc5, #00e272, #fe6a35, #6b8abc, #d568fb, #2ee0ca, #fa4b42, #feb56a, #91e8e1).
Todo lo demás. Las fuentes, el título, los ejes, las líneas de la cuadrícula, las etiquetas de datos, los marcadores, los rellenos en degradado... se definen con elementos chart-parameter. Solo se aplican las opciones traducidas.

Las reglas CSS no pueden cambiar el estilo del dibujo de un gráfico: el renderizador SVG de ECharts escribe los estilos en línea, sin clases CSS. El atributo style del gráfico establece las clases CSS de su contenedor, no los colores del gráfico.

Cambios respecto a AWE 4 (Highcharts)

En AWE 4 el motor AngularJS dibujaba los gráficos con Highcharts y Highstock. En AWE 5 ambos motores los dibujan con ECharts, a partir del mismo echartsModel:

Característica	AWE 4 (Highcharts, motor AngularJS)	AWE 5 (ECharts, ambos motores)
Tipos 3D (`column_3d`, `pie_3d`, `donut_3d`)	Dibujados en 3D	Dibujados planos
Tipos de rango (`arearange`, `areasplinerange`)	Dibujados como rangos	Aproximados mediante una línea rellena (el servidor registra una advertencia)
Opciones de `chart-parameter`	Cualquier opción de la API de Highcharts	Solo las opciones traducidas; el resto se ignoran y se registran
Dependencia `chart-options`	Cualquier opción de Highcharts	Solo se aplica el zoom, las demás opciones se ignoran
Atributo `theme`	Temas de Highcharts	Eliminado. Véase Estilo de un gráfico
Paleta por defecto	La paleta de Highcharts, o la del tema	La paleta de Highcharts 11, para las series sin color
Modo oscuro	Temas oscuros de Highcharts (atributo `theme`)	Los gráficos siguen el tema de la aplicación
Reglas CSS `.highcharts-*`	Se aplican	No coinciden con nada: el SVG no tiene clases CSS
Gráficos bursátiles	Highstock: navegador, selector de rango, barra de desplazamiento	Deslizador, zoom con la rueda del ratón y arrastrando
Zoom	Selección con el ratón y un botón Reset zoom	Rueda del ratón y arrastre dentro del área del gráfico, deslizador. Sin botón Reset zoom
Impresión	Exportación de Highcharts	Imagen dibujada por el renderizador SVG de ECharts
Renderizado en el servidor (`ChartService`)	Servidor de exportación de Highcharts	Servidor de gráficos de AWE (ECharts)
Textos del gráfico	Archivos de idioma de Highcharts del cliente AngularJS	Archivos `src/i18n/charts/charts-<language>.json` del cliente React

Límites conocidos

Los gráficos 3D son planos. Los tipos 3D se aceptan, de modo que las pantallas existentes siguen funcionando, pero la profundidad no se dibuja.
Drilldown e impresión. Al imprimir un gráfico con drilldown se imprime el nivel superior.
Valores sin procesar. Los valores se dibujan tal como los devuelve la consulta: nada se redondea salvo que lo indique un formato o number-decimals.
Opciones de Highcharts. Las opciones sin equivalente en ECharts se ignoran. Consulte el log del servidor, que informa de cada una una sola vez (véase parámetros de gráficos).
Tipos de rango. arearange y areasplinerange se aproximan mediante una línea rellena.

Impresión y renderizado en el servidor

Impresión. Cuando el usuario imprime una pantalla con un gráfico, el cliente dibuja una imagen del gráfico aparte de la pantalla, con el renderizador SVG de ECharts, en colores claros y con el tamaño de la página (en el motor AngularJS, 1167 x 360 píxeles en horizontal y 796 x 540 en vertical). La imagen se dibuja a partir del nivel superior del gráfico, incluso cuando el usuario ha hecho drilldown.

Renderizado en el servidor. El ChartService descrito a continuación es independiente del motor del navegador: envía el modelo de ECharts del gráfico y sus datos al servidor de gráficos de AWE, que lo dibuja con el mismo código que el navegador y devuelve una imagen SVG. No necesita ningún servidor de exportación de Highcharts.

Servicio de exportación de gráficas

ChartService genera gráficos en formato SVG en el servidor, por ejemplo para incluirlos en un informe o en un correo. La imagen la dibuja el servidor de gráficos de AWE, un pequeño servicio Node que pinta el gráfico con el renderizado en servidor de Apache ECharts (renderizador SVG, ssr: true), sin navegador. Sustituye al servidor de exportación de Highcharts de AWE 4 y mantiene su contrato HTTP.

Definiendo gráficos

Definir un gráfico que se generará en el servidor es similar a definir un gráfico que se mostrará en un navegador.

Usted define una pantalla y dentro del gráfico, como se muestra antes. Esta pantalla puede estar o no en la aplicación, no importa.

Los gráficos definidos para ser generados en el servidor no necesitan atributos server-action y target-action, ya que los datos se van a pasar como parámetros.

Uso

Hay un nuevo servicio diseñado para generar gráficas en el lado del servidor, llamado ChartService. Este servicio tiene dos métodos que permiten al desarrollador generar cartas usando una sola fuente de datos o múltiples fuentes de datos:

Renderizar un gráfico con un solo `DataList`

El método de renderizado de gráficos (con un solo DataList) genera un gráfico usando únicamente un DataList como origen de datos.

public String renderChart(String screenName, String chartName, DataList data) throws AWException

screenName es el nombre del archivo de pantalla donde está el gráfico
chartName es el id del gráfico que se generará
data es el DataList de origen

Este método devolverá un gráfico en formato SVG+XML (o AWException si hay un error).

Renderizar un gráfico con varios `DataList`

El método de renderizado de gráficos (con un mapa de DataList) genera un gráfico usando varios DataList.

public String renderChart(String screenName, String chartName, Map<String, DataList> datasources) throws AWException

screenName es el nombre del archivo de pantalla donde está el gráfico
chartName es el id del gráfico que se generará
datasources es un mapa de String y DataList que contendrá todas las fuentes de datos.

Este método devolverá un gráfico en formato SVG+XML (o AWException si hay un error).

Uno de los datos debe llamarse main y será el predeterminado; el resto coincidirá con un parámetro datasource definido en la serie que debería seleccionar los datos. Por ejemplo, esta serie seleccionaría el DataList que hay dentro de la clave de mapa detail:

<chart-serie id="data" x-value="name" y-value="value"/>
<chart-serie id="detail" x-value="name" y-value="value">
  <chart-parameter type="string" name="datasource" value="detail"/>
</chart-serie>

el mapa correspondiente para esta serie debe ser:

Map<String, DataList> datasources = new HashMap<>();
datasources.put("main", mainDataList);
datasources.put("detail", detailDataList);

La primera serie (data) elegirá los datos definidos en la clave main y la segunda serie (detail) elegirá los datos definidos en la clave detail

Servidor de gráficos

Arranque el servidor de gráficos de AWE y configure su URL en la propiedad awe.application.chart-server-url (por defecto http://localhost:7801):

awe.application.chart-server-url=http://chart-server:7801

La antigua propiedad awe.application.highcharts-server-url se elimina: el servidor público de exportación de Highcharts al que apuntaba (https://export.highcharts.com) no puede dibujar un gráfico de ECharts. Renómbrela a awe.application.chart-server-url.

El servidor de gráficos se publica como imagen de contenedor en el registro de docker-tools:

docker run -d --name awe-chart-server -p 7801:7801 registry.gitlab.com/aweframework/docker-tools/awe-chart-server:latest

Con Docker Compose, junto a la aplicación:

services:
  chart-server:
    image: registry.gitlab.com/aweframework/docker-tools/awe-chart-server:latest
  app:
    image: mi-aplicacion-awe
    environment:
      AWE_APPLICATION_CHARTSERVERURL: http://chart-server:7801

Sin contenedores, es un único fichero de Node que se genera desde el módulo del cliente React (awe-framework/awe-client-react):

# Bundle de Node (también lo genera el build Maven del módulo) en target/chart-server/awe-chart-server.cjs
npm run build:chart-server
# Ejecútelo con Node 20 o superior
PORT=7801 node target/chart-server/awe-chart-server.cjs

Variable de entorno	Por defecto	Descripción
`PORT`	`7801`	Puerto del servidor
`HOST`	`0.0.0.0`	Dirección en la que escucha
`MAX_BODY_SIZE`	`10485760`	Tamaño máximo del cuerpo de una petición, en bytes

El servidor responde GET /health con OK y dibuja un gráfico con POST / y un cuerpo JSON:

Campo	Obligatorio	Descripción
`infile`	Sí	Modelo de ECharts del gráfico (`echartsModel`). Una serie de otro datasource trae sus filas en `awe.values`
`type`	No	`image/svg+xml` (por defecto). Cualquier otro tipo se rechaza con `400`: solo se genera SVG
`values`	No	Filas del datasource `main`
`width`, `height`	No	Tamaño de la imagen, `600` x `400` por defecto (el del servidor de exportación de Highcharts)
`language`	No	Idioma de los textos, números y fechas (`es-ES`, `fr-FR`, `en-GB`). Inglés por defecto
`translations`	No	Traducción de las claves de idioma del gráfico, que `ChartService` envía en el idioma del usuario

Responde 200 con la imagen SVG, 400 ante una petición incorrecta, 413 si el cuerpo supera MAX_BODY_SIZE y 500 cuando no puede dibujar el gráfico (el error queda en el log del servidor). ChartService lanza una AWException ante cualquier respuesta que no sea 2xx.

Actualización a AWE 5

En AWE 5 ambos motores, React y AngularJS, dibujan los gráficos con Apache ECharts 6.1.0 en lugar de Highcharts. Ninguno de los dos clientes depende ya de Highcharts.

El XML del gráfico no cambia, salvo el atributo theme, que se elimina. El servidor traduce el gráfico, sus ejes, series y elementos chart-parameter a un modelo de ECharts y registra una advertencia (una vez por opción) por cada opción que no puede traducir. Revise estos puntos al actualizar una aplicación, con cualquiera de los dos motores:

Revise el log del servidor. Abra cada pantalla con un gráfico y busque las advertencias que empiecen por Highcharts chart-parameter. Cada una es una opción que los gráficos ignoran. Véase parámetros de gráficos para las opciones que se traducen.
Atributo theme. Se eliminan el atributo de chart y el método setTheme de ChartBuilder. Una pantalla que todavía tenga theme="..." se carga sin errores (el atributo se ignora), pero el aspecto del tema ya no se aplica: los gráficos siguen el tema de la aplicación. Elimine el atributo y defina en el XML los colores y las fuentes que daba el tema. Véase Estilo de un gráfico.
Código propio de Highcharts. Ningún cliente incluye ya Highcharts. En el motor AngularJS, los temas de Highcharts (archivos Highcharts.theme) y otros scripts de Highcharts que la aplicación añade en scripts.xml ya no tienen efecto (y fallan si usan la variable global Highcharts): elimínelos. En el motor React, un componente propio que importe highcharts o highcharts-react-official debe declararlos en su propio package.json (compruebe la licencia de Highcharts) o pasar a ECharts, que el cliente ya incluye.
Reglas CSS .highcharts-*. Los gráficos ya no los dibuja Highcharts, por lo que estas reglas no coinciden con nada en ninguno de los dos motores, y el SVG de ECharts no tiene clases CSS. Los colores, las fuentes y los bordes provienen del XML (chart-parameter, el color de las series) y del tema de la aplicación. El modo oscuro de la aplicación se aplica automáticamente a los gráficos cuando se crea el gráfico.
Paleta. Las series sin color propio mantienen la paleta por defecto de Highcharts 11. Establezca color en la serie o el parámetro colors en el gráfico para cambiarla.
Gráficos 3D (column_3d, pie_3d, donut_3d): se dibujan planos, y arearange y areasplinerange se aproximan mediante una línea rellena.
Dependencia chart-options. Su resultado es un objeto de opciones de Highcharts. Ambos motores aplican solo su zoom (para enlazar el zoom de gráficos) e ignoran las demás opciones.
Gráficos bursátiles y zoom. Un gráfico bursátil tiene un deslizador bajo el área del gráfico y hace zoom con la rueda del ratón y arrastrando dentro del área del gráfico. El selector de rango, la barra de desplazamiento y el botón Reset zoom de Highcharts desaparecen.
Formatos. Las cadenas de formato de Highcharts 11 ({point.y:.2f}, {#if ...}, los patrones de fecha como %Y-%m-%d...) funcionan como antes, véase formatos de gráficos. Las especificaciones numéricas distintas de .Nf y ,.Nf se escriben como el valor sin procesar, y los valores nunca se redondean salvo que un formato lo pida.
Impresión. Los gráficos se imprimen a partir de una imagen dibujada por ECharts. Un gráfico con drilldown imprime su nivel superior.
Textos del gráfico. Los archivos de idioma de los textos del gráfico son src/i18n/charts/charts-<language>.json en el cliente React, y solo contienen los textos que usan los gráficos: noData, drillUpText, decimalPoint, thousandsSep, months, shortMonths y weekdays. El motor AngularJS usa los mismos archivos (y añade el euskera). Copie sus personalizaciones a esos archivos.
Renderizado en el servidor. ChartService envía el modelo de ECharts al servidor de gráficos de AWE en lugar del modelo de Highcharts a un servidor de exportación de Highcharts. Arranque el servidor de gráficos y configure awe.application.chart-server-url, véase Servidor de gráficos.

Otros cambios del motor AngularJS, que ahora se comporta como el motor React:

Etiquetas. El título, el subtítulo, los títulos de los ejes y los nombres de las series se traducen palabra a palabra: se sustituye cada palabra que es una clave de idioma. Una etiqueta que es una sola clave se traduce como antes.
Acciones de gráfico. add-points en un gráfico con max mantiene exactamente max puntos y descarta los más antiguos. reset vacía los valores del gráfico.
Demasiados datos. El ajuste limitPointsSerie cuenta las filas del gráfico. Cuando hay más filas, el gráfico muestra el mensaje de "demasiados datos" en lugar de las series.
Gráficos invertidos. El eje x de AWE es el vertical: los eventos y el zoom informan de las x e y de AWE.
Pruebas de navegador. El elemento del gráfico tiene los atributos data-testid="chart", chart-id, data-rendered y data-zoomed, como en el motor React. Las instrucciones getChart y getChartZoomed de awe-testing los usan; el selector .highcharts-reset-zoom desaparece.

Conceptos del gráfico​

Series temporales con zoom (gráficos bursátiles)​

Esqueleto de XML​

Estructura general del gráfico​

Elemento gráfico​

Tipos de gráfico​

Eje​

Elemento leyenda​

Elemento tooltip​

Elemento serie​

Elemento parámetro de gráfico​

Conceptos de series y consultas​

Ejemplos​

Gráfico de líneas​

Gráfico mixto: columnas, spline y dos ejes y​

Gráfico de área​

Área con relleno en degradado​

Gráfico de columnas​

Columnas apiladas con esquinas redondeadas​

Gráfico de barras y pirámide​

Gráfico de sectores​

Sectores con colores propios​

Gráfico de anillo​

Gráfico de semicírculo​

Drilldown​

Gráfico de dispersión​

Gráfico de burbujas​

Gráfico bursátil con zoom​

Acciones de gráfico​

Dependencias​

Eventos y atributos​

Estilo de un gráfico​

Cambios respecto a AWE 4 (Highcharts)​

Límites conocidos​

Impresión y renderizado en el servidor​

Servicio de exportación de gráficas​

Definiendo gráficos​

Uso​

Renderizar un gráfico con un solo DataList​

Renderizar un gráfico con varios DataList​

Servidor de gráficos​

Actualización a AWE 5​
